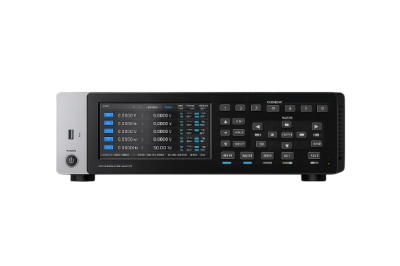

Ainuo AN87600 เครื่องวิเคราะห์ค่ากำลังไฟฟ้าแบบมัลติ-แชนแนล (สูงสุด 6 ช่องสัญญาณ)

เครื่องวิเคราะห์กำลังความแม่นยำสูง AN87600 ซีรีส์ใช้ระบบประมวลผลดิจิตอล FPGA+ARM ล่าสุด เพื่อให้ได้การสุ่มตัวอย่างแบบซิงโครนัส ซึ่งตอบสนองความต้องการการทดสอบของอุปกรณ์สามเฟสในด้านมอเตอร์ เครื่องใช้ในบ้าน พลังงานใหม่ ฯลฯ อย่างเต็มที่ ตลาด. ได้รับการออกแบบมาเป็นพิเศษสำหรับการเชื่อมโยงการผลิต เช่น สายการผลิตอัตโนมัติและระบบรวม เป็นต้น

• หลายช่อง: หน่วยวัดซิงโครนัส 1~6 ช่อง กําหนดค่าได้อย่างยืดหยุ่นเป็นหลายช่อง เฟสเดียว สามเฟส สาม x 2 สามเฟส สี่ x 2 สี่เฟส (DC + สามเฟส สาม) และโหมดอื่น ๆ สําหรับการวัดโหลดต่างๆ (เครื่องปรับอากาศ อินเวอร์เตอร์ ตัวแปลงความถี่ มอเตอร์)
• ความแม่นยําสูง: การประมวลผลแบบดูอัลคอร์ของโปรเซสเซอร์ FPGA+ARM ความเร็วสูง ตัวแปลง AD ความแม่นยําสูงความเร็วสูง 16 บิต ความแม่นยํา 0.1% รอบการอัปเดตการแสดงผลสูงสุด 100ms
• ช่วงพลังงานกว้าง: การวัดกระแส 20A (ตัวเลือก 50A/10/5A/2A/1A และข้อกําหนดอื่น ๆ การรวมกันสนับสนุน) ต่อช่อง ความละเอียดพลังงานขั้นต่ํา 0.1 mW ตรงตามข้อกําหนดการวัดการใช้พลังงานสแตนด์บายและกําลังไฟพิกัด
• บรอดแบนด์กว้าง: สัญญาณ AC/DC, แบนด์วิดท์การวัดพลังงาน DC, 0.5 ~ 100kHz, เหมาะสําหรับการวัดกําลังโหลดคลื่นไซน์มาตรฐาน/ไม่ได้มาตรฐานต่างๆ
• การวิเคราะห์ฮาร์มอนิกหลายช่องสัญญาณ: การวิเคราะห์ฮาร์มอนิกพร้อมกันสําหรับหกช่องสัญญาณ การวัดฮาร์มอนิกสูงสุด 50th การวิเคราะห์การบิดเบือน การแสดงภาพส่วนประกอบฮาร์มอนิกของแต่ละลําดับและส่วนประกอบทั้งหมด
• การวัดความถี่หลายช่อง: การวัดความถี่พร้อมกันสําหรับหกช่อง
• การกรองสาย: 500Hz, 5.5kHz low-pass filter ใช้ในการวัดคลื่นพื้นฐานของคลื่น PWM และกรองการรบกวนความถี่สูงของการสลับกระแสของแหล่งจ่ายไฟ
• เซ็นเซอร์: ฟังก์ชั่นอัตราส่วน, l-l ปกติ, หม้อแปลงแรงดันไฟฟ้า/กระแส V-V, เซ็นเซอร์กระแส I-V พร้อมอินเทอร์เฟซ BNC, แรงดันไฟฟ้าอินพุตสูงสุด 10V, เซ็นเซอร์กระแสสูงเสริม
• การคํานวณประสิทธิภาพ: การวัดการใช้พลังงานอินพุต/เอาต์พุตของอุปกรณ์ในเวลาเดียวกัน และคํานวณประสิทธิภาพ
• การสะสมพลังงานไฟฟ้า: สะสมพลังงานไฟฟ้าไปข้างหน้า/ย้อนกลับและพลังงานไฟฟ้าที่ครอบคลุมแยกกัน และวัดพลังงานไฟฟ้าเพื่อขายและซื้อ
